A primeira lente acromática de nêutrons já produz imagem ampliada
Um grupo do Instituto Paul Scherrer (PSI), na Suíça, construiu a primeira lente acromática para nêutrons e a usou para obter imagens ampliadas com resolução abaixo de 20 micrômetros — inclusive de objetos posicionados a seis metros do detector. O trabalho, liderado por Mano raj Dhanalakshmi Veeraraj e publicado na Nature Communications, resolve o obstáculo que travava a microscopia de nêutrons desde as primeiras tentativas de focalizar esse tipo de feixe: a aberração cromática.
Vale entender por que isso importa para quem trabalha com imagem. Nêutrons e raios X são complementares, não concorrentes. O raio X interage com a nuvem eletrônica e por isso enxerga bem o que é denso e pesado; o nêutron interage com o núcleo e tem sensibilidade altíssima a elementos leves — hidrogênio e lítio à frente. A consequência prática é elegante: o nêutron atravessa dezenas de milímetros de metal e ainda distingue o óleo dentro do motor, o polímero dentro da carcaça, o lítio dentro da bateria. O mesmo contraste permite acompanhar a absorção de água em plantas e examinar artefatos arqueológicos sem destruí-los.
Por que focalizar nêutrons é tão difícil
A dificuldade nasce da mesma propriedade que dá utilidade ao nêutron. Sendo eletricamente neutro e interagindo fracamente com a matéria, ele penetra fundo — e resiste a ser desviado. O índice de refração para nêutrons se afasta muito pouco da unidade:
$$n = 1 – \frac{\lambda^{2} N b_{c}}{2\pi}$$
onde $\lambda$ é o comprimento de onda do nêutron, $N$ a densidade de núcleos do material e $b_{c}$ o comprimento de espalhamento coerente. Para nêutrons térmicos e frios, o desvio $1-n$ fica na casa de $10^{-5}$ a $10^{-6}$ — ou seja, refração praticamente inexistente comparada à óptica visível. É por isso que uma “lente de nêutrons” nunca pôde ser um bloco de vidro curvo.
O segundo obstáculo é o feixe. Fontes de nêutrons são policromáticas e de baixo brilho: o feixe carrega simultaneamente muitos comprimentos de onda, e descartar quase todos com um monocromador significa jogar fora o pouco fluxo disponível. Só que os elementos ópticos conhecidos dispersam. Lentes refrativas compostas (CRL) e placas de zona de Fresnel (FZP) já haviam sido demonstradas para imagem de nêutrons, mas com aberração cromática severa sob feixe policromático — cada comprimento de onda focaliza em um plano diferente, e o resultado é uma imagem irremediavelmente borrada.
O truque do acromato: níquel difrata, diamante refrata

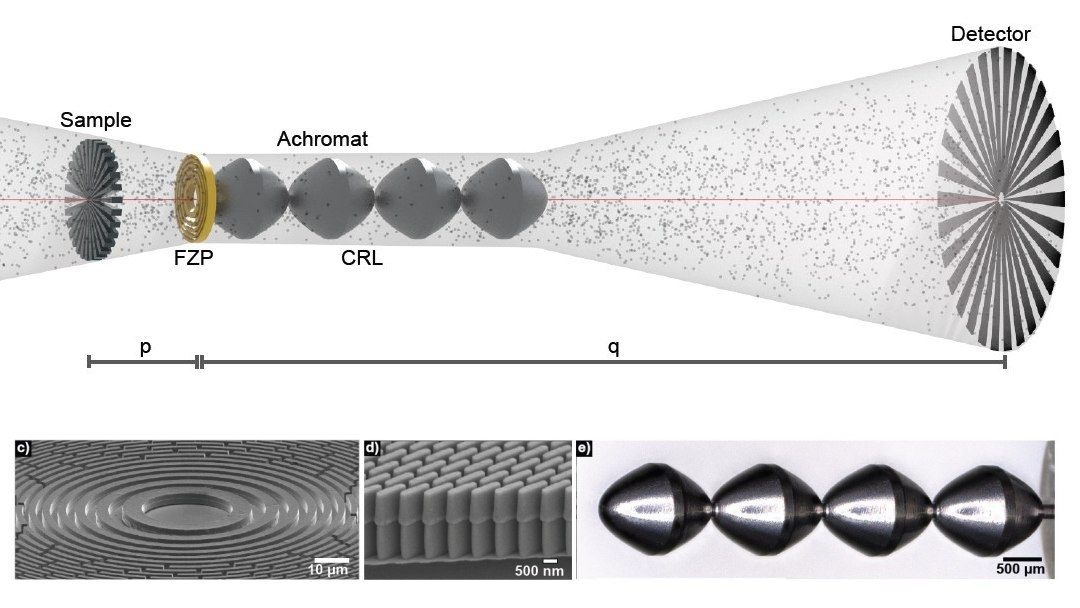

A solução do grupo do PSI é a mesma ideia que resolveu a acromatização na óptica visível há três séculos, transposta para um regime físico completamente diferente: combinar dois elementos cujas dispersões se cancelam. A lente é formada por anéis concêntricos de níquel — a placa de zona de Fresnel, que atua por difração — somados a estruturas esculpidas com precisão em diamante, que atuam por refração, tudo em uma geometria rigorosamente definida.
A razão pela qual isso funciona está na dependência de cada elemento com o comprimento de onda. Numa placa de zona, a distância focal escala como $f_{FZP} \propto 1/\lambda$. Numa lente refrativa composta para nêutrons, como $1-n \propto \lambda^{2}$, a distância focal escala como $f_{CRL} \propto 1/\lambda^{2}$. As duas dispersões têm assinaturas diferentes — e, escolhendo corretamente a proporção entre os dois elementos, a dependência de primeira ordem em $\lambda$ se cancela. Sobra um sistema que focaliza uma faixa ampla de comprimentos de onda no mesmo ponto, exatamente o que um feixe policromático de baixo brilho exige.
A escolha dos materiais não é decorativa. O níquel oferece contraste de fase adequado para a zona difrativa em nêutrons, e o diamante combina baixa absorção com dureza e estabilidade suficientes para receber microestruturas esculpidas com precisão sub-micrométrica. Fabricar isso é litografia de alta relação de aspecto no limite do estado da arte — e é aí que reside boa parte do mérito técnico do trabalho.
Por que a distância até o detector muda tudo
Aqui está o ganho mais subestimado do artigo. A radiografia de nêutrons convencional funciona por geometria de pinhole: o feixe é colimado por uma abertura de diâmetro $D$ a uma distância $l$ da amostra, e a penumbra geométrica na imagem cresce linearmente com a distância $L$ entre amostra e detector,
$$u_{g} = \frac{D \, L}{l}$$
o que impõe uma regra cruel: para manter resolução, a amostra precisa estar praticamente encostada no detector. Isso exclui de saída qualquer objeto grande, qualquer amostra dentro de criostato, célula de pressão ou câmara ambiental — precisamente os experimentos mais interessantes em ciência de materiais e engenharia.

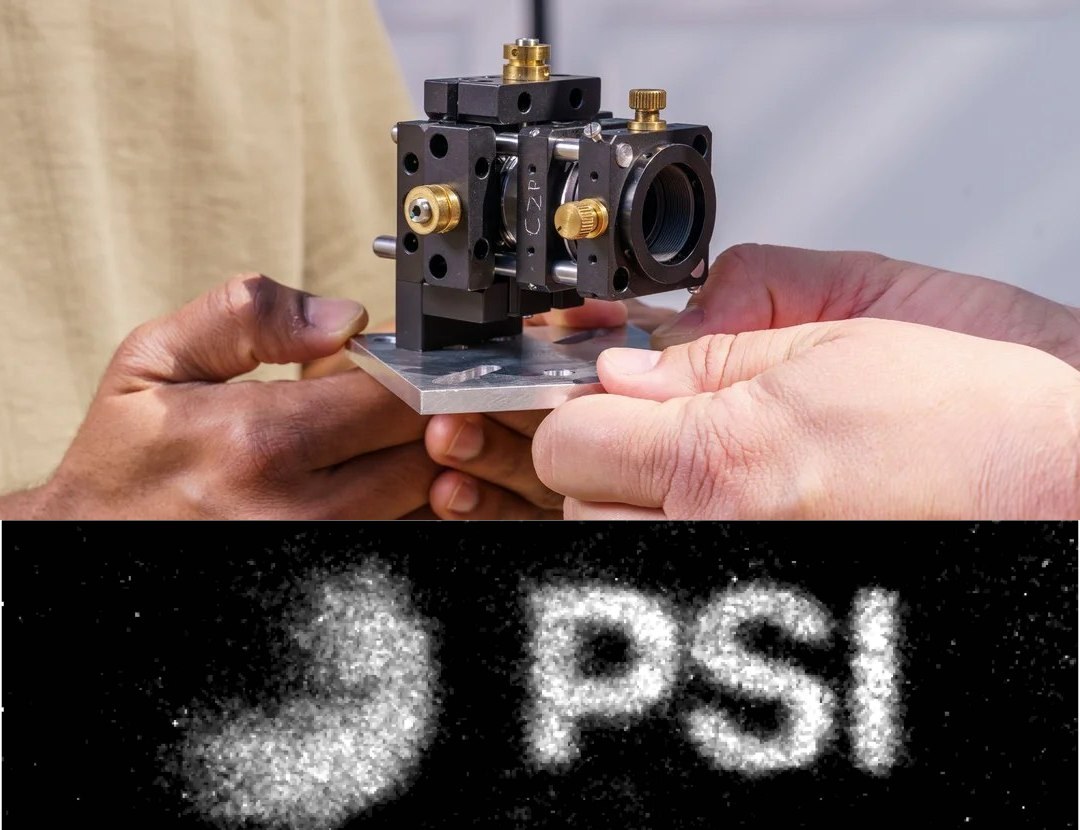

A lente rompe essa restrição. Nos primeiros testes, os pesquisadores imagearam uma bateria comercial de íons de lítio posicionada a seis metros do detector e ampliaram sete vezes a estrutura em camadas do conjunto de eletrodos. Como a imagem chega ampliada, a resolução espacial deixa de ser ditada pelo tamanho do pixel do detector — o mesmo raciocínio que qualquer físico médico reconhece ao discutir passo de pixel e função de transferência de modulação em radiografia digital. “Se você tiver uma linha de luz suficientemente longa, em princípio poderá ampliar mais. A ampliação não é limitada pela lente, mas sim pelo comprimento do instrumento”, disse Veeraraj.
O que isso conversa com a física médica
O leitor clínico pode perguntar o que uma lente de nêutrons tem a ver com o dia a dia da radiologia. Três coisas, ao menos. A primeira é conceitual: trata-se de mais um caso em que o ganho de qualidade veio da óptica e da geometria, e não de aumentar o fluxo — a mesma lógica que sustenta a discussão sobre quando uma imagem ruidosa já é suficiente para o diagnóstico em tomografia. Resolução obtida por design custa menos que resolução obtida por dose.
A segunda é instrumental. Feixes de nêutrons são a ferramenta de referência para caracterizar materiais que a radioterapia e a radiologia usam sem pensar: hidrogênio em plásticos e polímeros de simuladores antropomórficos, lítio em detectores, absorção de água em tecidos-substitutos, integridade de componentes de aceleradores. Microscopia de nêutrons com ampliação real amplia o repertório de quem faz controle de qualidade em materiais.
A terceira é metodológica. Transporte de nêutrons é o mesmo problema de física computacional que sustenta o cálculo de dose por Monte Carlo — o método nasceu justamente para resolver difusão de nêutrons antes de migrar para a dosimetria. Quem já comparou algoritmos de pencil beam e Monte Carlo no cálculo de dose com prótons reconhece o terreno. E, como demonstração de que imagem por partículas continua se reinventando em ambientes hostis, vale lembrar a primeira radiografia diagnóstica feita no espaço pela missão Fram2.
Limites e próximos passos
É preciso calibrar as expectativas. Nêutrons exigem reator ou fonte de espalação — não existe versão de bancada, e a fila por tempo de feixe em instalações como o PSI é longa. A resolução de 20 micrômetros é excelente para nêutrons, mas fica muito atrás do que a microscopia de raios X síncrotron entrega. A eficiência do acromato sobre a faixa espectral completa, o campo de visão útil e a tolerância a desalinhamento são justamente os parâmetros que a próxima geração do dispositivo terá de melhorar.
Os autores são explícitos quanto ao caráter inicial do resultado. “Isto é apenas o começo. Já vemos maneiras de melhorar a lente. O ponto crucial não é simplesmente a resolução, mas uma forma completamente nova de capturar imagens”, afirmou Veeraraj. É a leitura correta: o artigo não entrega uma técnica pronta, entrega uma classe de instrumento que antes não existia — e abre caminho para microscopia de nêutrons de alta resolução em experimentos que, até agora, precisavam escolher entre ampliação e nitidez.
