AAA explicado: beamlets, kernels anisotrópicos y corrección de heterogeneidad en Eclipse

AAA estuvo en el centro de la rutina clínica durante tanto tiempo que muchas personas comenzaron a tratarlo como una especie de estándar implícito. Cuando aparece en una conversación, suele ir acompañado de la misma frase: más fuerte que haz de lápiz, más ligero que los motores de transporte explícitos. Esto ayuda poco. Define el algoritmo por posición en el mercado, no por mecanismo.

Si la idea es entender por qué todavía aparece en discusiones serias sobre la puesta en marcha, la heterogeneidad y la revisión del plan, realmente vale la pena desmontar el motor. En Eclipse, el algoritmo analítico anisotrópico es menos interesante como eslogan y más interesante como ingeniería: intenta obtener suficiente física para la rutina de fotones pesados ​​sin llevar el cálculo a un costo operativo demasiado alto.

Para ver esto claramente, puede separar el problema en tres capas:

1. cómo se forma el haz antes de entrar al paciente;
2. cómo se descompone el campo amplio en beamlets;
3. cómo se trata la deposición de energía lateral y longitudinal en medios heterogéneos.

El punto aquí no es repetir que AAA “corrige la heterogeneidad”. Se trata de mostrar lo que realmente hace, en qué situaciones sigue siendo muy competente y en qué situaciones el propio material de Varian sugiere una lectura más cautelosa.

¿Qué es AAA después de todo

En la documentación Eclipse 17.0, el algoritmo analítico anisotrópico AAA se describe como un algoritmo de convolución/superposición de haz de lápiz 3D. Esta definición, que a veces pasa desapercibida, es una de las más importantes para interpretar tu comportamiento.

AAA no pertenece a la familia de transporte explícita, como Acuros XB. Todavía pertenece a la genealogía haz de lápiz, pero a una versión mucho más sofisticada de esa escuela. En lugar de depender de correcciones simplificadas para representar la dispersión y la heterogeneidad, utiliza:

• modelado de fuente basado en distintos componentes del haz;
• granos derivados de Monte Carlo;
• descomposición de campo en beamlets;
• tratamiento de escalamiento radiológico y dispersión anisotrópica.

En otras palabras, AAA vive en el término medio entre la simplicidad operativa del clásico haz de lápiz y la física más explícita de algoritmos como Acuros o Monte Carlo. Precisamente por eso se ha vuelto tan importante en la práctica clínica: ofrece más física que los modelos antiguos, pero sin el coste computacional de métodos más completos.

La base del algoritmo no comienza con el paciente

Un error común al explicar AAA es comenzar con la deposición de la dosis dentro del cuerpo, como si la física del problema naciera en la entrada a la piel. No nacido. Antes de cualquier convolución, el algoritmo debe describir el haz clínico.

En Eclipse, AAA y Acuros XB comparten el mismo modelo de fuente de haz de fotones. Esto significa que existe una capa de modelado común de la fluencia de la cabeza y del paciente incidente, construida a partir de datos de configuración y medición. Este modelo separa al menos cuatro contribuciones relevantes:

• fuente primaria de fotones;
• segunda fuente, que representa fotones extrafocales;
• contaminación electrónica;
• propagación asociada con modificadores como cuñas.

Esta separación es más importante de lo que parece. Se reconoce que el haz clínico no es un bloque uniforme de fotones con un único comportamiento lateral. La parte primaria, la parte extrafocal y la contaminación electrónica tienen diferentes distribuciones espaciales y espectrales. Cuando el algoritmo trata estos componentes por separado, mejora la descripción del campo incluso antes de comenzar a calcular la deposición en profundidad.

En la práctica, esto ayuda a explicar por qué AAA ofrece un avance tan notable con respecto a modelos más simples. No se trata sólo de tener “más soluciones”. Se trata de partir de una representación más física de la viga.

Beamlets: la unidad de trabajo AAA

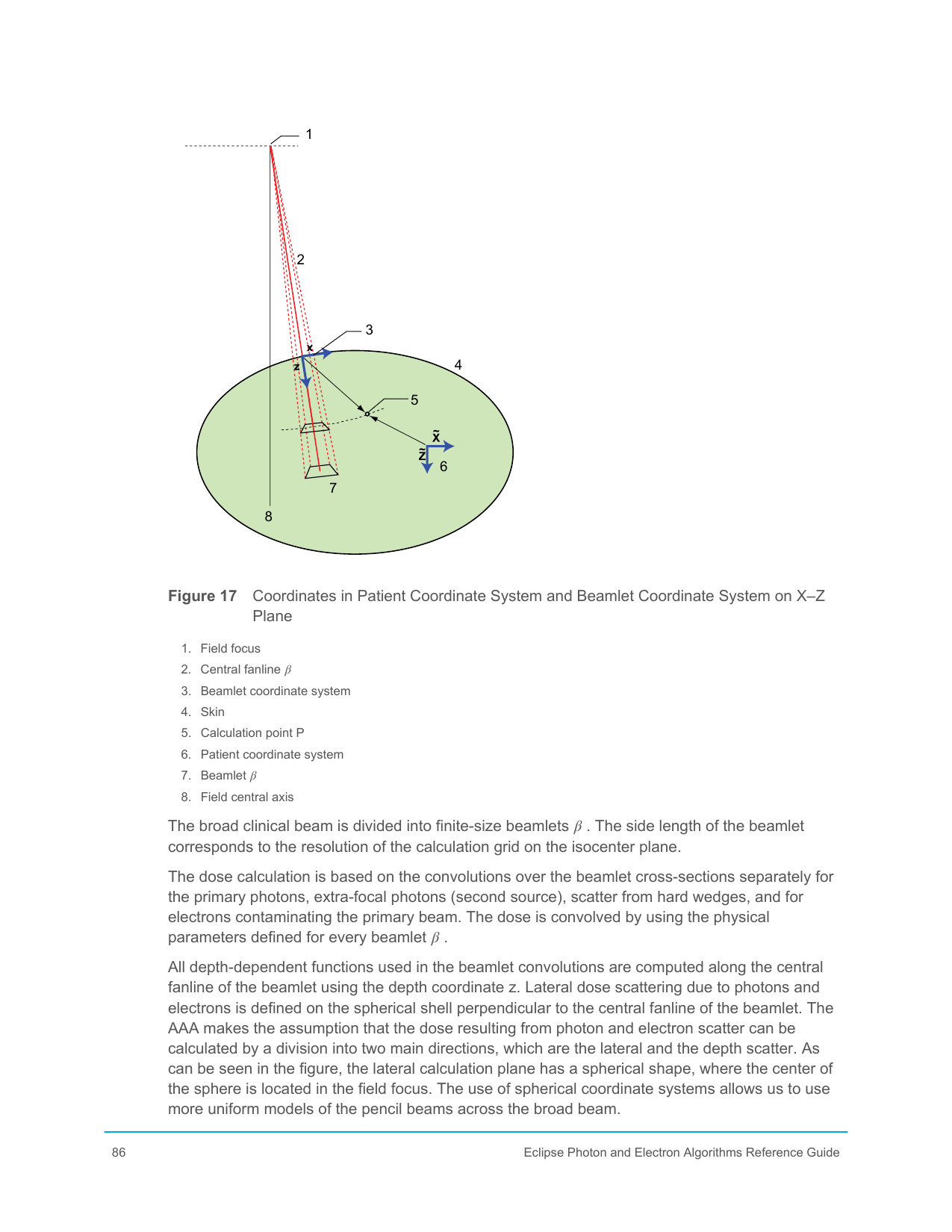

Una vez modelada la fluidez clínica, el campo amplio se divide en beamlets finitos. La figura clásica del manual de Varian, ya extraída localmente, ayuda mucho a visualizar este paso:

Cada beamlet funciona como unidad de cálculo local. En lugar de intentar tratar todo el campo a la vez, AAA suma las contribuciones de varios elementos de viga pequeños. Este enfoque preserva la lógica de la familia haz de lápiz, pero la hace mucho más rica cuando se combina con núcleos derivados de Monte Carlo y un tratamiento anisotrópico de la heterogeneidad.

En el manual, el ancho lateral de cada beamlet corresponde a la resolución de la cuadrícula de cálculo en el plano isocentro. Esto ya revela una importante dependencia práctica: la resolución elegida no es sólo un detalle de visualización. Participa en la forma en que el campo se discretiza internamente.

Cada beamlet lleva:

• tu fluidez local;
• su composición espectral;
• su posición geométrica;
• los parámetros necesarios para describir la deposición longitudinal y la dispersión lateral.

La dosis en cualquier punto del paciente se obtiene superponiendo los aportes de todos los beamlets que llegan a ese punto. Esta arquitectura le ayuda a comprender por qué el algoritmo escala relativamente bien en velocidad y por qué sigue siendo lo suficientemente flexible para campos complejos.

La expresión central de AAA

El manual Varian presenta la energía asociada con un beamlet mediante una expresión de la forma:

Esta ecuación es una excelente puerta de entrada editorial porque condensa casi todo lo que importa en el algoritmo.

\Phi_\beta: la fluencia de beamlet

Es la parte que representa cuánta radiación lleva beamlet . Aquí es donde entran en juego los efectos de la configuración de la fuente, la colimación y la modulación del haz.

I_\beta(z,\rho): deposición longitudinal

Esta función representa la energía depositada a lo largo de la profundidad para ese beamlet, teniendo en cuenta la densidad del medio. Ayuda a capturar la atenuación y el comportamiento longitudinal del haz.

K_\beta(X,Y,Z): extensión lateral

Es el núcleo responsable de distribuir la energía lateralmente. Esta es una de las piezas que hace que AAA deje el territorio simple de haz de lápiz y entre en una formulación mucho más robusta.

Lo más importante aquí es darse cuenta de que AAA no calcula la dosis como una única corrección aplicada a todo el haz. Combina una descripción local de fluencia con una descripción local de deposición longitudinal y una descripción local de extensión lateral.

Profundidad radiológica: donde realmente entra en juego la heterogeneidad

Una de las claves de AAA es la forma en que trata la trayectoria del haz en medios heterogéneos. En lugar de trabajar solo con profundidad geométrica, el algoritmo utiliza profundidad radiológica:

Esta expresión parece simple, pero transmite una idea importante. El algoritmo intenta reescribir un camino en tejido heterogéneo como un equivalente en agua, ponderando el camino por la densidad relativa de electrones.

Esto es precisamente lo que permite a AAA mejorar enormemente en comparación con los métodos más antiguos. El rayo no sólo “ve” cuántos centímetros ha recorrido; “ve” cuántos centímetros radiológicos ha recorrido.

Pero aquí también aparece una limitación conceptual. La profundidad radiológica resuelve parte del problema de heterogeneidad, principalmente a lo largo de la dirección del haz principal. Por sí solo no resuelve toda la física lateral asociada con la pérdida del equilibrio electrónico y la redistribución de dosis en interfaces complejas. AAA hace mucho al introducir la anisotropía lateral, pero aún funciona dentro del universo de los núcleos escalados, no del transporte explícito.

El núcleo lateral y el sentido de “anisotrópico”

El texto del manual deja claro que AAA utiliza núcleos dispersos derivados de EGSnrc para fotones monoenergéticos en agua y construye núcleos polienergéticos mediante combinación ponderada. Luego, estos granos se escalan de acuerdo con la densidad de los tejidos reales del paciente.

El núcleo lateral de AAA se representa como la suma de seis funciones exponenciales:

Esta forma es importante por dos razones.

El primero es computacional. Permite una convolución analítica eficiente, que era uno de los objetivos centrales del algoritmo: preservar la velocidad clínica.

El segundo es físico. Al utilizar múltiples exponenciales, el algoritmo representa diferentes escalas de dispersión lateral. En lugar de asumir un ancho de dispersión único, ensambla una combinación de componentes cortos, intermedios y largos.

El adjetivo anisotrópico en el nombre del algoritmo no es decorativo. Expresa el intento de tratar la heterogeneidad en múltiples direcciones laterales alrededor del sitio de interacción, en lugar de asumir un comportamiento isotrópico simplificado. El manual incluso describe el uso de múltiples direcciones laterales para evaluar la dispersión.

Esto ayuda a entender por qué AAA ha sido históricamente considerado un avance muy relevante dentro de la familia de algoritmos analíticos. Reconoce que la heterogeneidad no es sólo un factor de escala en profundidad. Cambia la distribución espacial de la dosis.

La importancia de la energía, no solo de la dosis

Otro punto conceptual elegante de AAA es que la convolución se formula en términos de energía, no directamente en términos de dosis. La propia documentación de Varian destaca esto como una ventaja, porque la convolución de energía ayuda a conservar mejor la cantidad transportada en escenarios complejos y heterogéneos.

Después de este paso, la energía se convierte en dosis usando la llamada aproximación de agua escalada.

Este detalle suele desaparecer en las explicaciones resumidas, pero vale la pena conservarlo porque ayuda a separar a AAA de los modelos más ingenuos. El algoritmo no se trata simplemente de “difundir dosis”; está tratando de transportar y redistribuir energía de una forma más consistente físicamente antes de la conversión final.

Cómo trata el algoritmo los diferentes componentes de la viga

En la práctica clínica, un campo de fotones no es sólo un fotón primario. AAA calcula por separado:

• el componente primario;
• el componente extrafocal;
• la propagación de cuñas;
• contaminación electrónica.

Esta separación mejora especialmente:

• dosis superficial;
• luz tenue;
• descripción de regiones cercanas al borde del campo;
• comportamiento de campos modificados por accesorios.

El manual destaca, por ejemplo, que la contaminación electrónica se modela mediante una curva dependiente de la profundidad radiológica y de sus propios parámetros laterales. Esta sofisticación es una de las razones por las que AAA funciona mucho mejor que un haz de lápiz simplificado en regiones donde el comportamiento de la superficie y la parte menos profunda del haz son importantes.

Al mismo tiempo, la presencia explícita de varios componentes recuerda una verdad práctica: el algoritmo de una buena dosis depende de beam model la buena. Si la configuración de la fuente, los parámetros electrónicos de contaminación y los datos del haz son deficientes, el problema no se resolverá “siendo AAA”.

Donde AAA es fuerte en la clínica

AAA sigue siendo un algoritmo muy competente en gran parte de la rutina de fotones. Su fortaleza radica en la combinación de:

• buen modelado de fuentes;
• tratamiento de dispersión anisotrópica;
• núcleos derivados de Monte Carlo;
• tiempo de cálculo compatible con la planificación y optimización clínica.

Suele responder muy bien en:

• casos de 3D-CRT convencionales;
• la mayoría de los escenarios IMRT y VMAT;
• heterogeneidades moderadas;
• situaciones en las que la mejora con respecto a haz de lápiz es más importante que la ganancia marginal de motores aún más físicos.

Es por eso que AAA ha ocupado un espacio tan sólido en el flujo clínico durante tanto tiempo. Ofrece un nivel de fidelidad física que, en muchos casos, ya cambia la decisión clínica en relación con algoritmos antiguos, sin imponer el coste de transporte explícito más alto.

Donde la propia Varian recomienda precaución

Lo más saludable cuando se habla de un algoritmo comercial es prestar atención no sólo a sus virtudes, sino también a las debilidades que el propio fabricante reconoce.

En la guía Eclipse, Varian resalta explícitamente las limitaciones conocidas de AAA, especialmente en los pulmones. Hay una advertencia directa de que cuando el haz atraviesa el tejido pulmonar, el algoritmo tiende a sobreestimar la dosis en la interfaz donde el haz sale del pulmón y regresa al tejido blando. El efecto se vuelve más pronunciado a medida que aumenta la profundidad de la interfaz.

Este punto merece ser leído con calma. Este no es un error aleatorio. Esta es una limitación estructural ligada al tipo de aproximación que utiliza el algoritmo para representar el transporte y la dispersión en un medio muy heterogéneo.

El manual también menciona diferencias de rendimiento en:

• energías y tamaños de campo específicos en el pulmón;
• campos estáticos con MLC bajo ciertas condiciones;
• cuñas duras;
• escenarios con soportes y estructuras de alta densidad.

Este es exactamente el tipo de información que debería guiar la práctica clínica. No es necesario descartar un algoritmo para tomar en serio sus debilidades. Lo que no tiene sentido es utilizar un motor basado en núcleos escalados en un caso crítico de fuerte heterogeneidad y luego sorprenderse cuando otro motor más físico muestra un cambio de dosis relevante.

La resolución de la red no es un detalle

La guía Eclipse también llama la atención sobre algo que muchas personas tratan como solo un aspecto operativo: la resolución de la red.

En AAA, la resolución normalmente puede variar entre 1 y 5 mm, y la dosis se calcula inicialmente en una matriz divergente antes de convertirse a la cuadrícula de salida. Además, la relación entre la resolución definida, el espaciado de píxeles y la separación de cortes influye en la forma en que se muestrea la dosis.

Esto tiene consecuencias reales. En regiones de alto gradiente o en campos pequeños, el comportamiento aparente del algoritmo puede cambiar significativamente dependiendo de la cuadrícula. En otras palabras, parte de lo que a veces se describe como “diferencia entre algoritmos” es en realidad diferencia entre discretizaciones del mismo problema.

Para un físico, esto tiene una implicación metodológica clara: no se puede comparar AAA con otro motor serio si se descuida la resolución, el espaciado de cortes y los parámetros de muestreo.

AAA no es Acuros en una versión más ligera

Una confusión recurrente es pensar en el AAA como si fuera simplemente un Acuros menos refinado. No es eso.

Los dos algoritmos comparten parte del modelado fuente, pero pertenecen a diferentes familias conceptuales:

Aspecto	AAA	Acuros XB
Familia	Convolución/superposición basada en beamlets	Solución numérica LBTE
Base física principal	Núcleos derivados de Monte Carlo y escalamiento radiológico	Transporte explícito discretizado en el espacio, energía y ángulo
Cantidad de imagen más central	Densidad electrónica	Densidad de masa y composición del material
Debilidad clásica	Interfaces heterogéneas fuertes, especialmente pulmón	Dependencia de discretización y mapeo de materiales

Esta diferencia conceptual debe preservarse porque cambia la interpretación del caso y la forma de validar el resultado.

Cuando AAA sigue siendo la opción correcta

Existe la tentación contemporánea de tratar los algoritmos más antiguos como si fueran automáticamente inferiores en cualquier situación. Este es un error de lectura.

AAA todavía tiene mucho sentido cuando:

• el caso no está dominado por heterogeneidades extremas;
• el flujo clínico exige velocidad sin renunciar a una física sólida;
• la institución conoce bien el comportamiento de su beam model;
• la comparación con motores más físicos no cambia la decisión clínica de ninguna manera relevante.

En otras palabras, AAA sigue siendo un algoritmo clínicamente muy valioso. El problema nunca fue el algoritmo en sí. El problema aparece cuando se lee como si fuera capaz de responder con la misma robustez ante cualquier escenario físico.

Al final, esto es lo que mantiene a AAA relevante. No es un algoritmo “viejo y sobrante”. Es un compromiso muy bien logrado entre el modelado de fuentes, los núcleos derivados de Monte Carlo, la velocidad clínica y una forma más seria de abordar la heterogeneidad que la que el clásico haz de lápiz podía ofrecer.

Esto es también lo que explica sus límites. En el pulmón, interfaces fuertes y situaciones donde el transporte lateral pesa demasiado, el AAA deja claro que todavía pertenece al mundo de los kernels escalados. Puede llegar lejos dentro de esta familia, pero no se hace explícito el transporte por proximidad.

Leer el algoritmo de esta manera ayuda más que repetir la etiqueta. Le ayuda a decidir cuándo sigue siendo la elección correcta, cuándo vale la pena volver a calcular con un motor más físico y, lo más importante, qué tipo de discrepancia debe tratarse como una limitación esperada, no como una TPS sorpresa.
